개요

네트워크 토폴로지(Network Topology)는 네트워크의 물리적, 논리적 레이아웃을 의미합니다. POPCON HCI는 토폴로지를 시각화한 화면을 제공하여 인프라의 구조와 연결 상태를 한눈에 파악할 수 있도록 합니다.

네트워크 > 토폴로지를 클릭하면 토폴로지 화면이 출력됩니다.

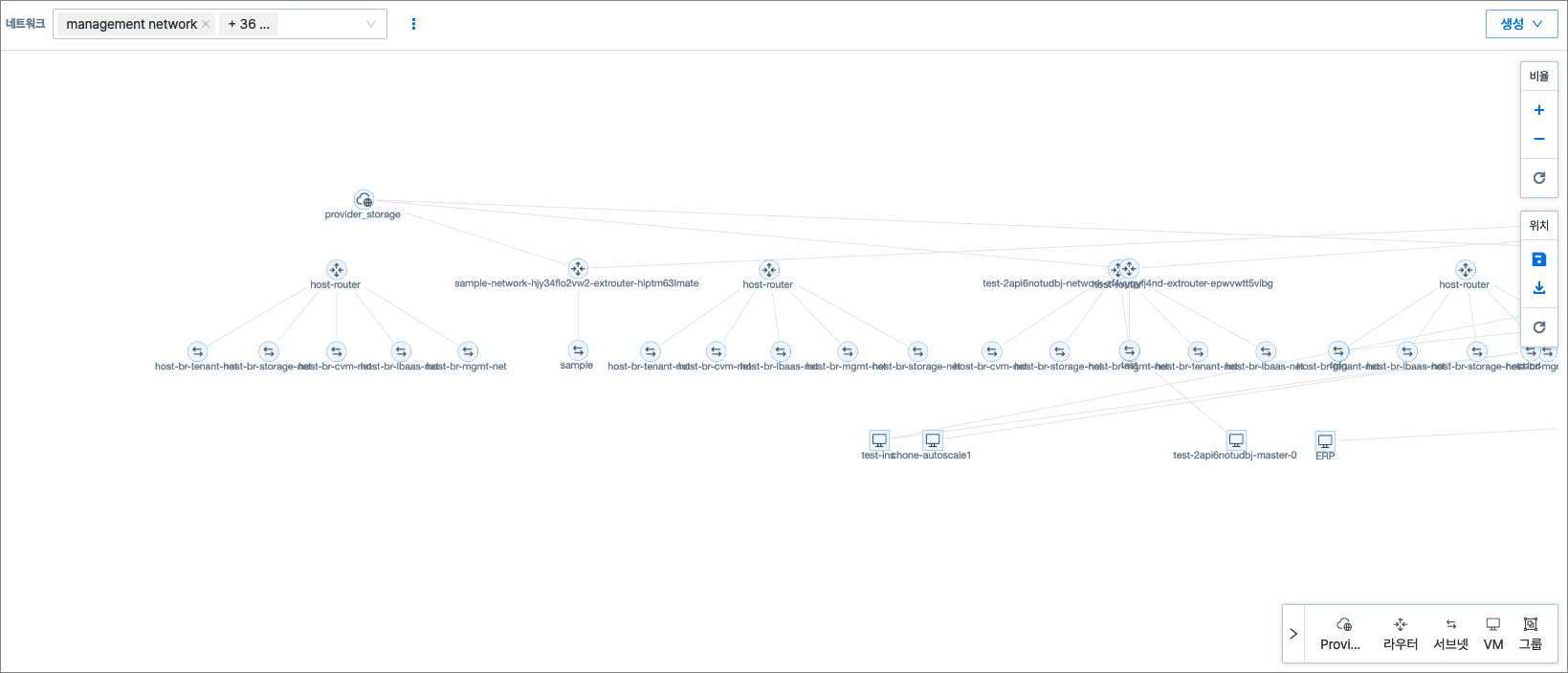

화면 구성

토폴로지 화면은 다음과 같은 항목으로 구성됩니다.

화면 왼쪽 상단의 네트워크에서 토폴로지에 표시할 네트워크를 지정합니다. 관리자 모드에서는 프로젝트와 네트워크를 모두 지정합니다.

화면 중앙의 토폴로지 영역에는 POPCON HCI의 내부 네트워크 구성도가 출력됩니다. 해당 영역에서 인스턴스 정보 및 연결 상태를 확인할 수 있습니다. 서브넷 또는 인스턴스가 여러 개인 경우, 이를 그룹화하여 축약된 형태로 표시할 수 있습니다.

장비 정보: 아이콘 위에 마우스 포인터를 올리면 해당 장비에 대한 정보가 출력
연결 상태: 장비와 장비 사이의 연결 선을 클릭하면 현재 연결 상태가 출력. VM 아이콘에 연결된 선을 클릭하면 해당 인스턴스가 송수신하는 초당 데이터 양 출력.
그룹화: 2개 이상의 서브넷 또는 인스턴스를 그룹화하여 하나의 아이콘으로 표시

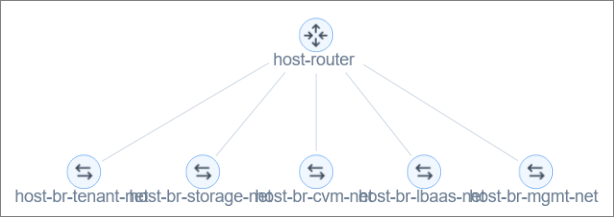

- 그룹화 전
- 그룹화 후

토폴로지 화면에서 라우터, 네트워크, 인스턴스와 같은 자원을 생성할 수 있습니다. 단, 인스턴스는 사용자 모드에서만 생성할 수 있습니다.

화면 오른쪽에 비율 위젯과 위치 위젯이 있습니다. 각 위젯의 기능은 다음과 같습니다.

토폴로지 화면 오른쪽 하단의 범례에는 토폴로지에 사용되는 아이콘의 형상과 이름이 표시됩니다. > 를 클릭하여 범례를 최소화할 수 있고, 최소화한 범례는 < 를 클릭하여 원래대로 복원할 수 있습니다.
