트래픽 미러링 기능을 이용하여 복제된 패킷 캡처하기

이 튜토리얼에서는 트래픽 미러링 기능을 이용하여 복제된 패킷을 캡처하는 방법을 설명합니다.

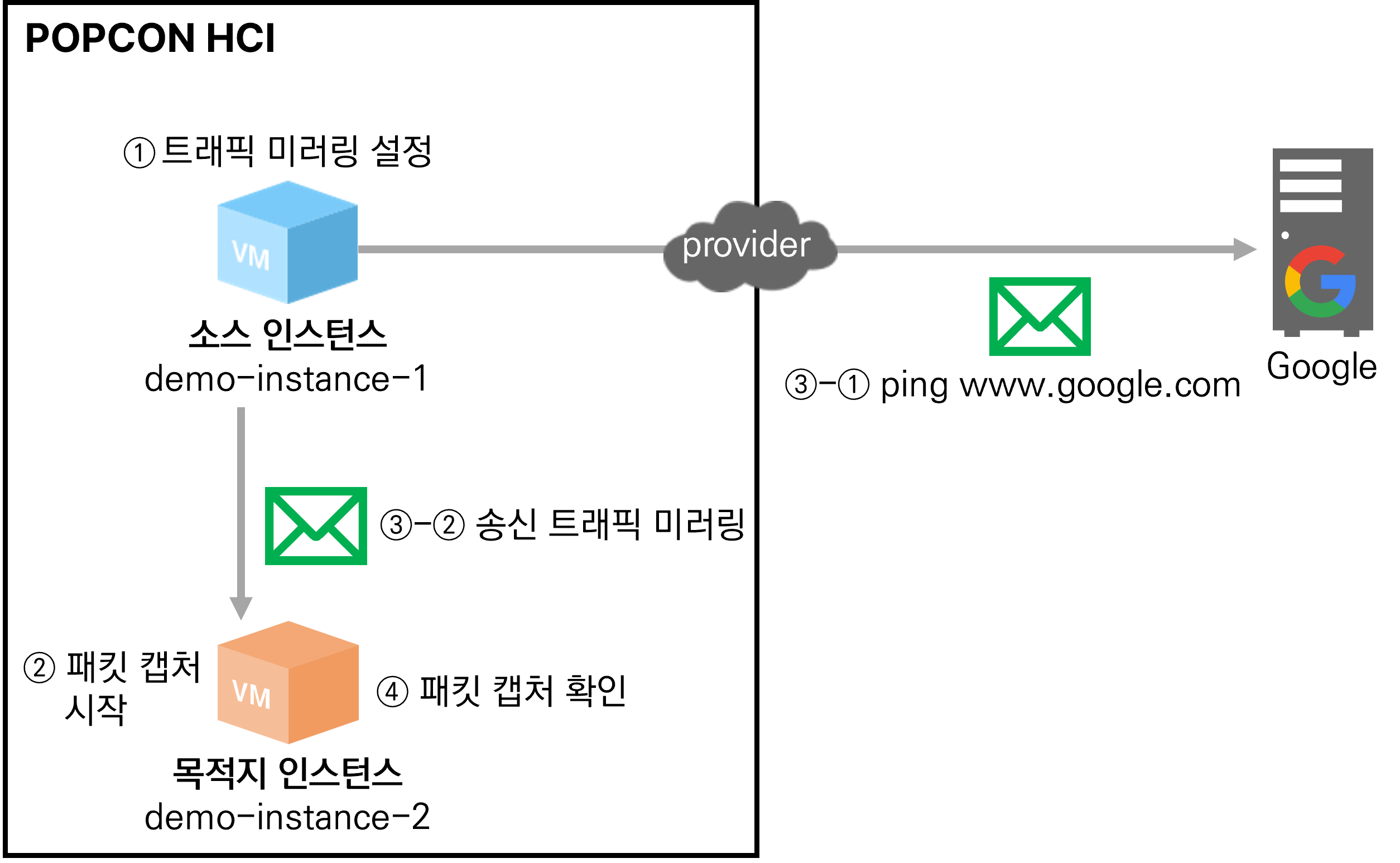

튜토리얼 구성도는 다음과 같습니다.

트래픽 미러링 기능을 설정하고 패킷을 캡처하는 과정은 다음과 같습니다.

각 과정에 대해 상세히 살펴봅니다.

트래픽 미러링 기능을 설정하는 방법은 다음과 같습니다.

사용자 모드 > 네트워크 > 트래픽 미러링 메뉴를 클릭합니다.
미러링 규칙 추가 를 클릭합니다.
<미러링 규칙 추가> 창이 출력됩니다. 설정 예시는 다음과 같습니다.
- 이름: demo-mirroring-1
- 경로
  - 소스
    - 인스턴스: demo-instance-1
    - 포트: 172.16.1.251
  - 목적지
    - 인스턴스: demo-instance-2
    - 포트: 172.16.1.109
- 대상 트래픽: 송신
정보
위 규칙의 의미는 다음과 같습니다.

demo-instance-1의 포트(IP 주소: 172.16.1.251)에서 발생한 송신 트래픽을 복제하여 demo-instance-2의 포트(IP 주소: 172.16.1.109)로 전송합니다.
확인 을 클릭합니다.

목적지 인스턴스는 미러링된 트래픽을 수신합니다. 다음은 목적지 인스턴스인 demo-instance-2에서 tcpdump를 이용하여 미러링된 트래픽 중 ICMP 패킷만 캡처하는 예시입니다.

인터페이스 이름 확인
ifconfig 명령을 사용하여 트래픽을 캡처할 인터페이스 이름을 확인합니다. 이 예시에서는 인터페이스 이름이 enp1s0 으로 되어 있습니다. enp1s0의 IP 주소(172.16.1.109)가 미러링 규칙 추가에서 설정한 목적지 포트와 동일한지 확인합니다.
트래픽 캡처
tcpdump를 이용하여 enp1s0 인터페이스로 수신되는 ICMP 패킷 캡처를 시작합니다.

소스 인스턴스에서 Ping 테스트를 수행하여 ICMP 패킷을 발생시킵니다.

소스 인스턴스에서 발생한 트래픽이 미러링되어 목적지 인스턴스에서 캡처됩니다. 미러링 규칙에서 송신 트래픽만 미러링하도록 설정했기 때문에 요청(Request) 패킷만 캡처되고 응답 패킷은 캡처되지 않습니다.
